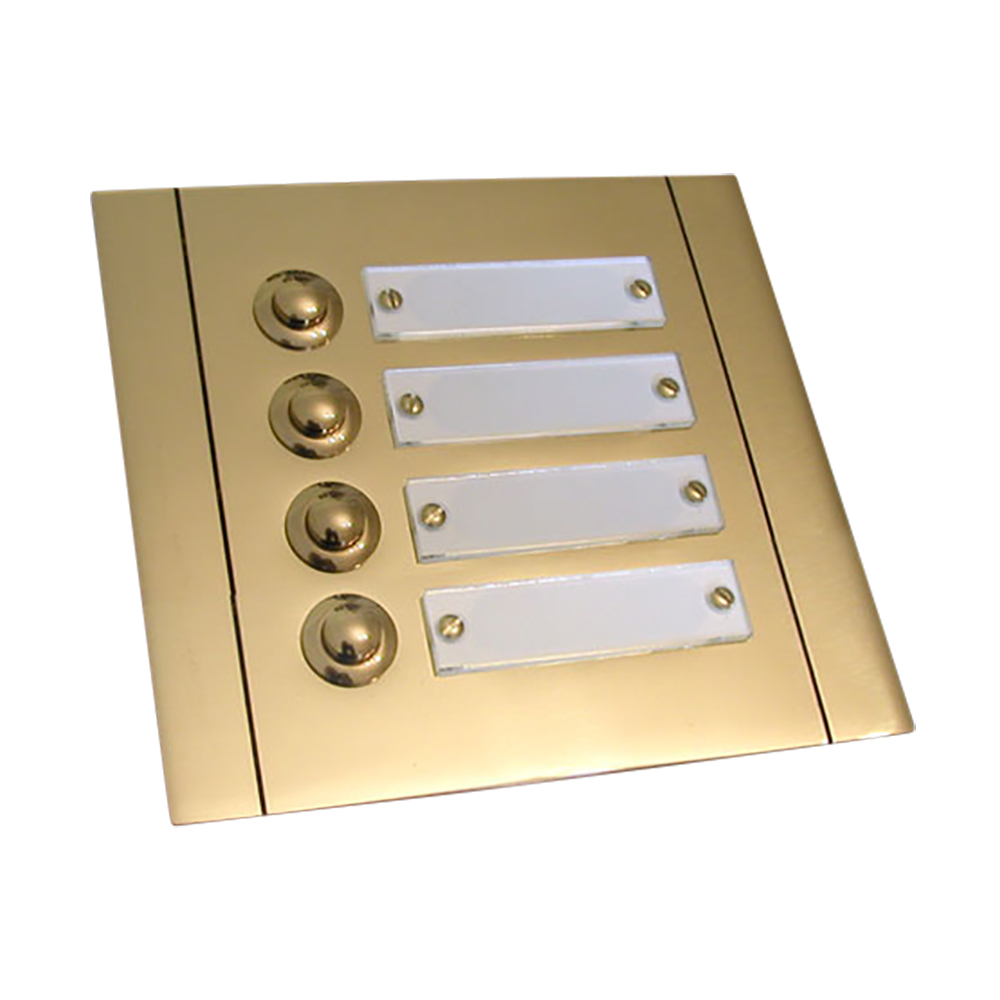

Klingelanlage LINEA Messing - Mehrfamilienhaus - 4 Klingeltaster
.jpg "klingelanlage-messing-mehrfamilienhaus-4-klingeltaster")
Eine Klingelanlage von großzügigen Proportionen, die sich für ein Mehrfamilienhaus mit bis zu 4 Parteien eignet. Das Klingeltableau aus Messing wird in Handarbeit gefertigt. Die Klingelplatte wird grundsätzlich unlackiert geliefert, so dass sie mit der Zeit nachdunkeln wird. Teilen Sie uns bitte mit, falls Sie eine Lackierung wünschen (Sonderanfertigung, Preis auf Anfrage), damit die Oberfläche langfristig ihren goldenen Ton behält.
Weitere Oberfläche:
Maße:
Lieferumfang
Weitere Oberfläche:
- Messing matt gebürstet
Maße:
- Klingelplatte: 160 x 148 x 3 mm

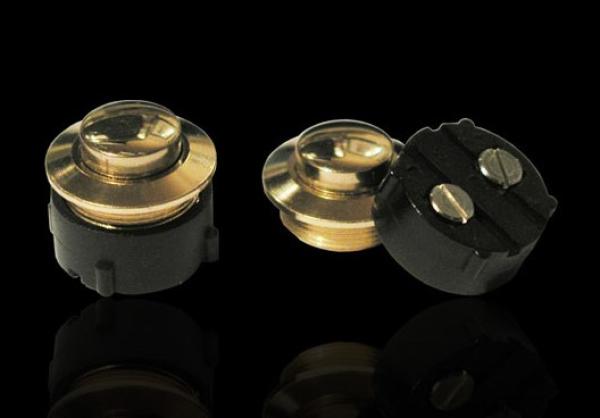

- Klingelkontakte: 20mm Durchmesser, 12 mm Tiefe
- Namensschilder 70 x 18 x 2 mm, Bohrlochabstand: 60mm
Lieferumfang
- Klingelplatte aus massivem Messing
- Klingelkontakte aus Messing

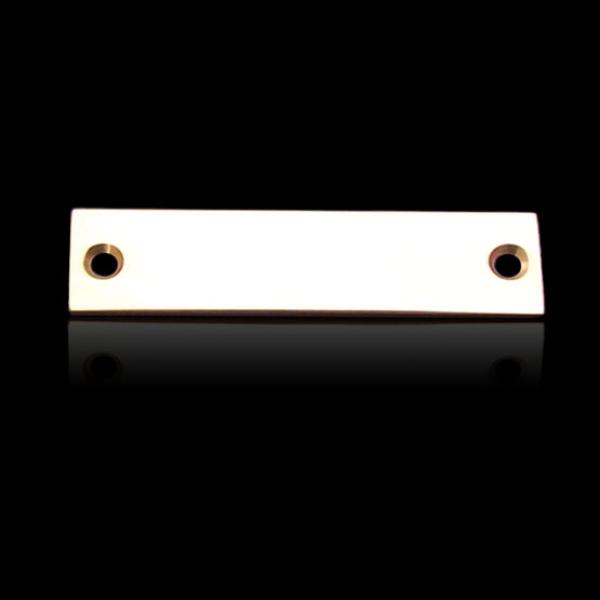

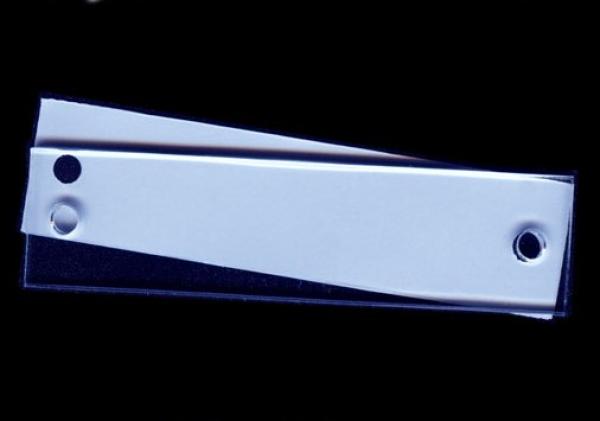

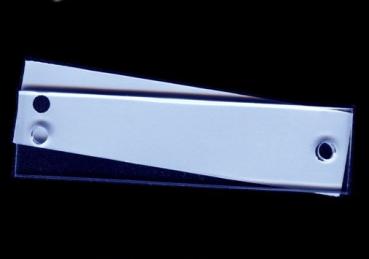

- Namensschilder aus klarem Acrylglas mit beschriftbarer Folie, alternativ und gegen Aufpreis aus poliertem Messing
- Befestigungsmaterial
- bei entsprechender Auwahl: Lichttaster 12 V aus Messing
- bei entsprechender Auwahl: LED-Hintergrundbeleuchtung der Namensschilder aus Acrylglas
- maßgefertigter Unterputzkasten aus Edelstahl, 40 mm tief - optional (gegen Aufpreis)
Hergestellt in Nordrhein-Westphalen
-
Informationen zu unseren Messing Klingelplatten und Gegensprechanlagen
aus deutscher Manufaktur- Kompatibilität zu Modulen der Hersteller Siedle, Renz, Hewi, Gira, etc.
Unsere dekorativen Frontplatten sind grundsätzlich kompatibel mit alten und auch neuen Anlagen. Die Elektronik ist nicht im Lieferumfang enthalten.
- Unsichtbare Befestigung der Klingelplatten und Gegensprechanlagen
Variante 1: Die Platten verfügen in der Regel über rückseitig aufgeschweißte Gewindebolzen mit Innengewinde. In diese Innengewinde werden mitgelieferte Gewindestifte (Stockschrauben M4) eingeschraubt. Ebenfalls mitgelieferte Dübel werden ins Mauerwerk eingebracht, die Klingel mit den eingeschraubten Stiften in die Dübel vorsichtig plan eingedrückt.
Der Dübel ist so tief zu setzen, dass Stockschraube und der Bolzen (zusätzlich ca. 8 mm Höhe) komplett im Mauerwerk aufgenommen werden und die Platte am Ende plan auf der Mauer aufliegt. Ist der Bohrdurchmesser für den Dübel etwas zu schmal, sind die ersten 8 mm der Bohrung (also im Bereich des Bolzens) mit einem Bohrer Durchmesser von 6 – 6,5 mm nachzubohren.
Variante 2: kleinere Klingelplatten mit Aufschraubschildern werden unter den Schildern von vorne unsichtbar verschraubt. Dabei verdecken die Namenschilder diese Verschraubung.
Das Montagematerial ist bei all unseren Produkten im Lieferumfang inbegriffen.
- Unterputz-Kasten
Unsere optionalen UP-Kästen werden individuell aus weißem Kunststoff gefertigt (40mm tief) und sind auf der Rückseite mit einer mittigen Öffnung für den Kabeleintritt versehen.
Bei vorhandenem UP-Kasten empfehlen wir für die Befestigung einen Überhang der Klingelplatten um mindestens 30mm.
- LED-Beleuchtung der Acrylglas-Namensschilder
Die Beleuchtung erfolgt LED-Module (55 x 33 x 6 mm, warmweiß). Anschluss zwingend an 12 Volt Gleichstrom. Die Versorgung erfolgt in der Regel durch einen Transformator. Ist vor Ort nur Wechselstrom vorhanden, ist dieser mit einem Gleichrichter umzuformen. Kabelanschluss: das weiße Kabel kommt an den MINUS-Pol, das farbige (graue oder blaue) Kabel wird an den PLUS-Pol angeschlossen.
Montage der LED-Module: Die LED-Module werden hinter den zu beleuchtenden Namensschildern mit einem Mindestabstand von 10-15 mm angebracht. Die Rückseite ist mit einer Klebefläche versehen, deren Effekt zusätzlich mit Sanitärsilikon erhöht werden kann.
Die Module sind entsprechend der Norm IP65 für den Außenbereich geeignet.
